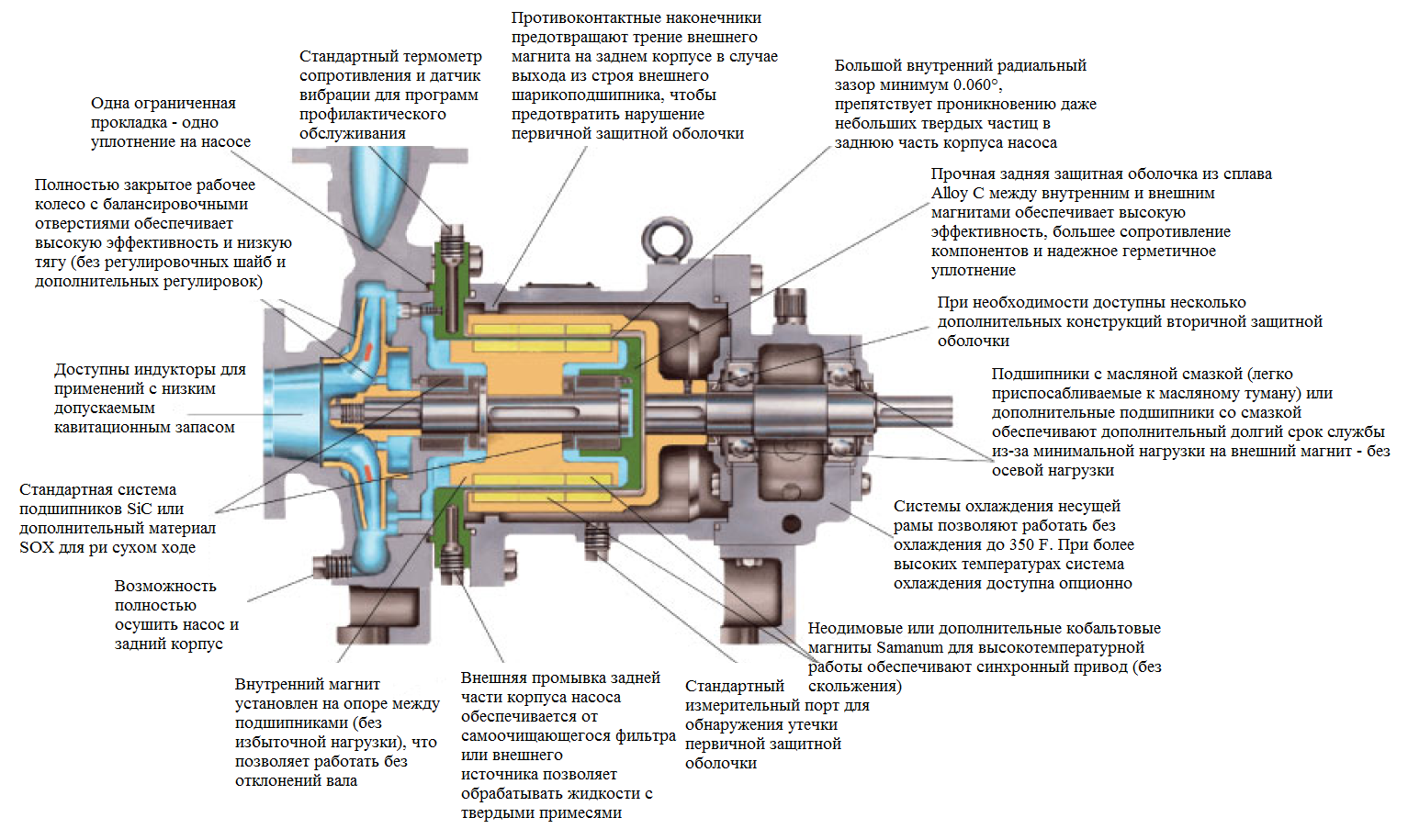

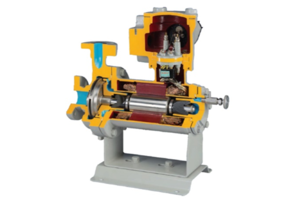

Внутренний поток

Жидкость подаётся в насос со стороны нагнетания рабочего колеса и проводится обратно через внутренний магнит, изоляционную оболочку и подшипники, смоченные продуктом, для охлаждения и смазки узла привода.

Рециркуляционный поток для любого насоса с магнитным приводом имеет три основные функции

1. Отвод тепла;
2. Смазка внутренних радиальных и упорных подшипников;
3. Балансировка тяги свободного вращающегося агрегата.
Для успешного выполнения этих требований циркуляционная насосная система должна оставаться в жидкой фазе во всех точках в области магнитной связи.

• Недорогая альтернатива резервному насосу.
• Возможно установить на объекте собственными силами.
• Ваш использованный картридж может быть восстановлен и возвращен.
• При замене картриджей нет необходимости в большом количестве запасных частей.
• Экономичный режим ожидания для многонасосных установок.
• Сменный картридж полностью соответствует оригинальной спецификации насоса, обеспечивая максимальную целостность конструкции.

Ранее никогда не существовало более рентабельного способа сохранить оборудование на предприятии. Однако, использование сменных картриджей MONIBA даёт такую возможность. Они просты в установке и, что более важно, полностью соответствует оригинальным техническим характеристикам вашего насоса. Весь вращающийся блок заменяется, обеспечивая полную эксплуатационную целостность насоса. Большинство картриджей можно заменить менее чем за один час, сводя к минимуму время простоя и потери производства.

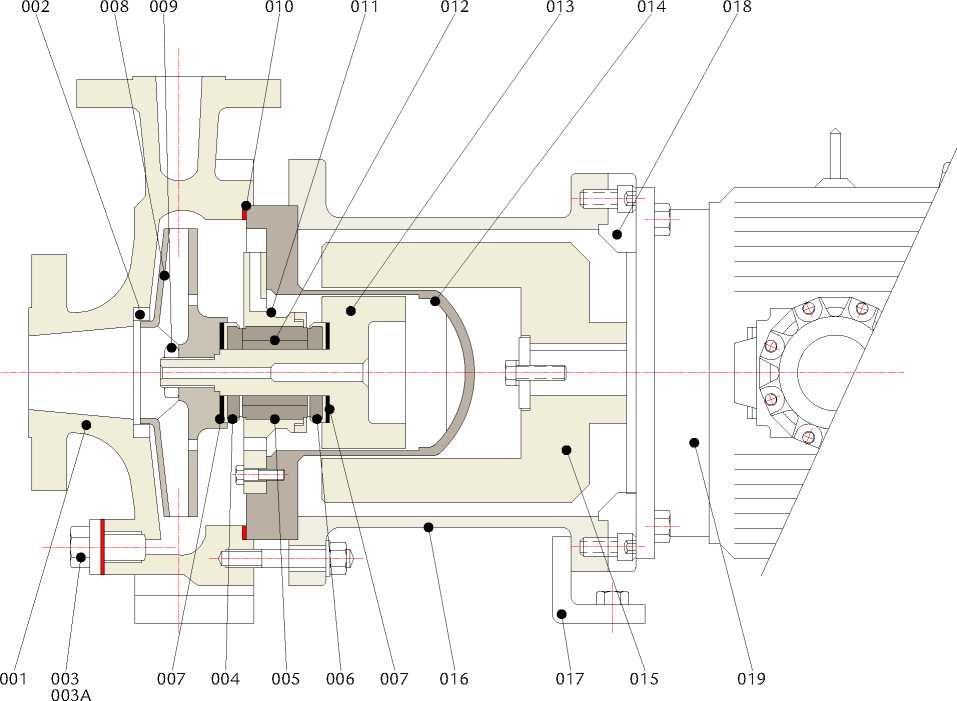

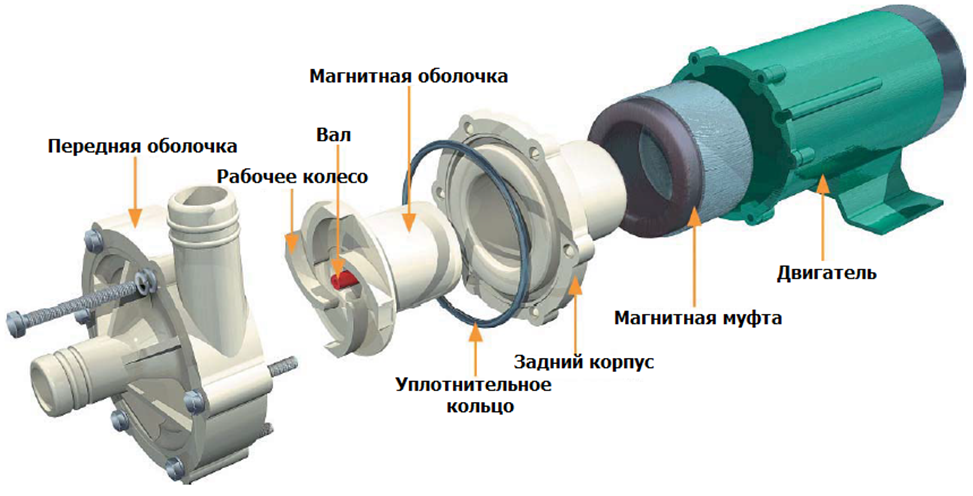

001	корпус	Нержавеющая сталь	011	Держатель фланца	Нержавеющая сталь
002	Кольцо износа обсадной колонны	Нержавеющая сталь	012	Втулка вала	Альфа-карбид кремния
003	Сливная пробка	Нержавеющая сталь	013	Внутренний магнит	Нержавеющая сталь
003A	Прокладка сливной пробки	Паронит / ПТФЭ	014	Изолирующая оболочка	Сплав C и нержавеющая сталь
004	Переднее упорное кольцо	Альфа-карбид кремния	015	Внешний магнит	En8
005	фланец	Альфа-карбид кремния	016	Корпус муфты	Мягкая сталь
006	Заднее упорное кольцо	Альфа-карбид кремния	017	Корпус опор	Мягкая сталь
007	Уплотнительная прокладка	Графит/ ПТФЭ	018	Опорный фланец	Мягкая сталь
008	Рабочее колесо	Нержавеющая сталь	019	Электрический двигатель	Стандартный
009	Крепление муфты	Нержавеющая сталь	****	Крепеж	Различный
010	Прокладка обсадной колонны	Паронит / ПТФЭ

 ВЫБОРОЧНО

Материал изготовления
Смачиваемые части	сплав 20, сплав C, титан
Внутр. подшипник	Альфа-карбид кремния SiC / Карбон
Прокладки	Паронит / ПТФЭ

Отрасли

• НПЗ
• Химическая
• Нефтехимическая промышленность
• Энергостанции
• Солнечные тепловые поля
• Холодильная и теплотехническая промышленность.
• Резервуарные установки
• Установки сжиженного газа
• Фармацевтическая промышленность
• Гальваническая инженерия

Применение

• Агрессивные, взрывоопасные и токсичные жидкости
• Криогенные жидкости
• Кислоты и щелочи
• Углеводороды
• Опасные жидкости
• Жидкости для теплопередачи
• Загрязненные жидкости
• Жидкие газы
• Канцерогенные жидкости
• Жидкости, труднодоступные для герметизации
• Ценные жидкости
• Сверхчистые жидкости
• Коррозионные жидкости

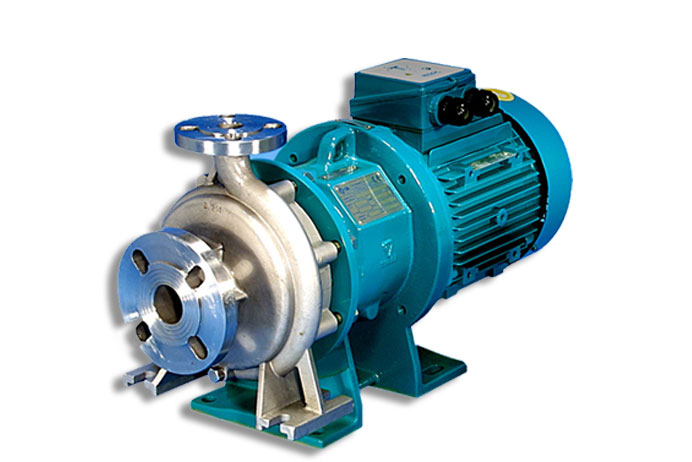

Преимуществом наших бессальниковых насосов с магнитной муфтой является внедрение защитных кожухов Zeroloss, которые привели к снижению энергопотребления, а также системы мониторинга Vapourview, которая помогает в выявлении условий нарушения технологического процесса. Герметичные насосы с магнитной муфтой Moniba легко справляются с расходами свыше 1000 м³ / час. Эти насосы хорошо подходят для работы при низких и высоких температурах, в диапазоне от -80 ° C до + 450 ° C, с приблизительным давлением в системе от вакуума до 185 бар.

• Насосы Moniba разработаны в соответствии со стандартом ASME B 73.1 для работы от -80°C до + 300°C без необходимости использования какой-либо нагревающей / охлаждающей среды.
• Все блоки доступны в ЗАКРЫТОМ СОЕДИНЕНИИ или ОТДЕЛЬНО УСТАНОВЛЕННОЙ конфигурацией.
• Все гидравлические части взаимозаменяемы в пределах типоразмера рамы, как и компоненты привода, что обеспечивает оптимальное соответствие гидравлических и магнитных характеристик.
• Нет уплотнения, нет утечки
• Непрерывный поток
• Бесшумная работа
• Работа 24 часа
• Полное устранение внешнего загрязнения. Широкое использование в биотехнологических отраслях.

Высота ст.ж., м	Поток м3/ч	Темпер. oC	Давление, бар	Монтаж	Стандарт
от 15-200	от 2-300	-80 до + 300	до150	Моноблочный или раздельный монтаж	Asme B 73.1
от 32-660	от 28-1320	-110 до + 570	до 2175	Моноблочный или раздельный монтаж	Asme B 73.1

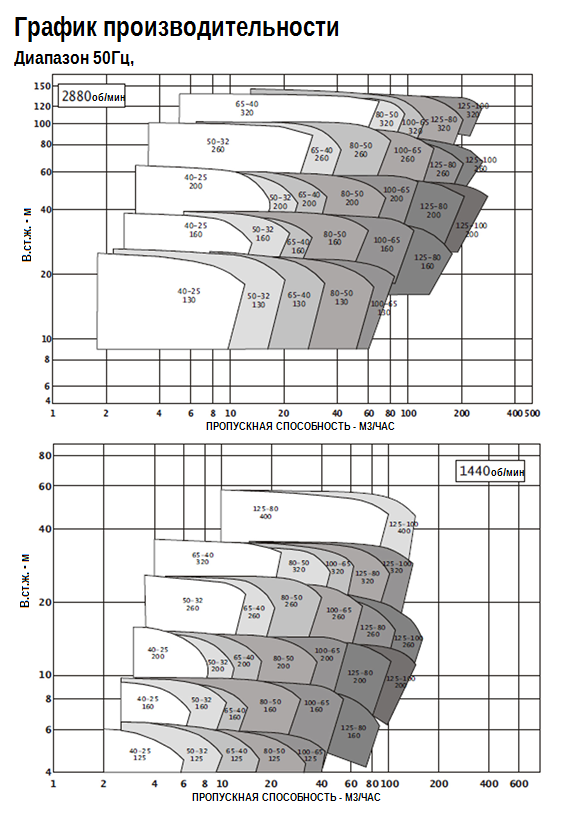

График производительности металлических насосов с магнитной муфтой Moniba
				Q=м3/ч		В.ст.ж., м							Q= м3/ч			В.ст.ж., м
	2900 об/мин	л.с. при полном открытии											1400 об/мин
1	MMPSS 40X25X120	1	Q	8	7	6	5	3	0				4	3	3	3	2	0
			H	5	8	10	11	14	18				1	2	2	3	3	4
			HP	1	1	1	1	1	1				0	0	0	0	0	0
2	MMPSS 40X25X138	1.5	Q	9	8	8	6	5	4	0			4	4	4	3	3	2
			H	14	16	18	20	23	23	26			3	4	4	5	6	6
			HP	1	1	1	1	1	32				0	0	0	0	0	4
3	MMPSS 40X25X142	2	Q	16	15	14	11	8	4	0			8	7	7	6	4	2
			H	8	12	15	20	25	28	30			2	3	4	5	6	7
			HP	2	2	2	1	1	1	1			0	0	0	0	0	0
4	MMPSS 50X40X142	3	Q	29	20	11	7	0					14	10	6	3	0	0
			H	14	15	21	23	25					3	4	5	6	6	0
			HP	2	2	2	2	2	0				0	0	0	0	0	0
5	MMPSS 50X50X114	2	Q	16	15	11	6	3	0				8	7	5	3	2	0
			H	9	10	12	14	15	16				2	2	3	3	4	4
			HP	2	1	1	1	1	1				0	0	0	0	0	0
6	MMPSS 40X25X160	5	Q	25	23	22	20	17	12	11	4	0	13	11	11	10	9	6
			H	16	18	20	22	25	30	31	34	35	4	4	5	5	6	7
			HP	4	4	4	3	3	3	3	2	2	0	0	0	0	0	0
7	MMPSS 40X25X180	7.5	Q	28	26	24	23	20	14	13	6	0	14	13	12	11	10	7
			H	20	23	26	29	33	38	39	43	44	5	6	6	7	8	9
			HP	6	6	5	5	5	4				1	1	1	1	1	1
8	MMPSS 50X40X180	7.5	Q	29	26	23	16	10	3	0			14	13	11	8	5	1
			H	36	40	44	51	55	60	62			9	10	11	13	14	15
			HP	6	5	5	4	4	4				1	1	1	1	0	1
9	MMPSS 50X40X200	10	Q	32	29	25	17	11	3	0			16	14	13	9	6	2
			H	37	42	46	54	58	63	65			9	10	11	13	14	16
			HP	8	7	6	6	5	5				1	1	1	1	1	1
10	MMPSS 50X40X220	12.5	Q	35	32	28	19	12	4	0			17	16	14	9	6	2
			H	41	46	50	58	63	69	71			10	11	12	14	15	17
			HP	10	9	8	7	7	6				1	1	1	1	1	1
11	MMPSS 50X32X180	15	Q	46	41	36	22	6	0				23	20	18	11	3	0
			H	43	45	46	48	52	52				11	11	11	12	13	13
			HP	12	11	10	8	6	5				1	1	1	1	1	1
12	MMPSS 50X32X200	20	Q	51	45	40	25	7	0				25	22	20	12	4	0
			H	53	57	57	60	65	64				13	14	14	15	16	16
			HP	16	14	14	10	8	7				2	2	2	1	1	1

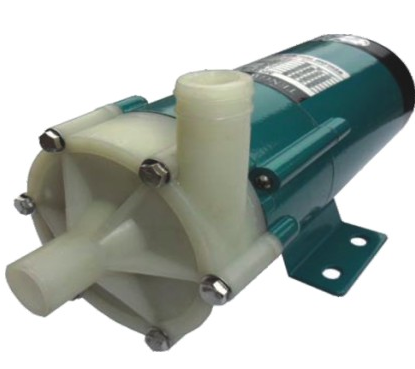

Данный параметр зависит от размеров насоса

Температура	макс 150oС
Размер тв.частиц	макс 0.2 мм
уд. плотность	макс 1.5
% тв.частиц	макс 10%
Вязкость	2000 CP
Треб.всас	Наполняемый водой, не может работать всухую.

Не самозаполняющийся

Магнитный фильтр
Базовая рама
Муфта
Защита муфты
